渐开线花键量规的详细说明：

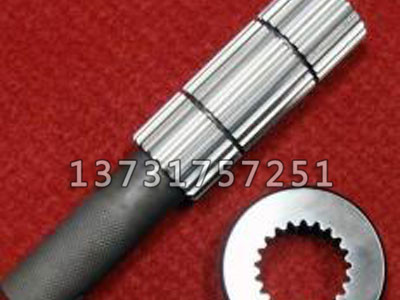

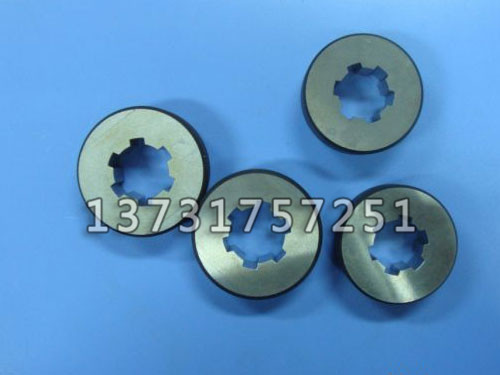

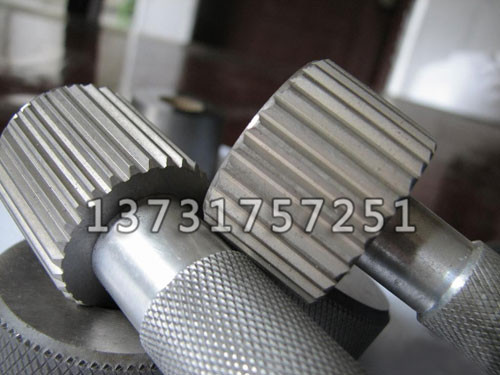

渐开线花键量规包括花键环规和花键塞规；是检测花键基本简单的方法。花键量规的材料采用 CrMn 钢;量规滚棒材料采用GCr6或GCr15;量规手柄等结构件的材料采用A3 或45 号钢。量规的毛坯应采用锻件,并应回火;淬火后量规工作面的硬度应为HRC60～65;允许用镀铬或其它方法提高工件表面的硬度;量规应进行人工时效处理。

花键量规的名称、代号、功能、特征及其使用规则如下表。

量规名称	代号	功能	特征	使用规则
综合通端花键塞规	T	控制工件内花键作用齿槽的小值和工件内花键齿形终止圆直径的小值	键齿数等于工件内花键的键齿槽数	应通过工件内花键
综合止端花键塞规	Z	控制工件内花键作用齿槽宽的大值	键齿数等于工件内花键的键齿槽数	不应通过工件内花键
非全齿止端花键塞规	ZF	控制工件内花键实际齿槽宽的大值	在相对180°的两个扇形面上带有键齿	不应通过工件内花键
综合通端花键环规	T	控制工件外花键作用齿厚的大值和外花键齿形起始圆直径的大值	键齿槽数等于工件外花键的键齿数	应通过工件外花键
综合通端花键环规用的校对塞规	JT	检验综合通端花键环规作用齿槽宽的小值、大值和磨损以及综合通断花键环规齿形终止圆直径的小值	键齿数等于综合通端花键环规的键齿槽数。键齿侧面沿键齿长度方向带有不小于0.02%的锥度	对于新制的综合通断花键环规在该校对塞规上，其进入端的断面应位于该校对塞规上的相应刻度范围内；对于使用中的综合通断花键环规在该校对塞规上，其进入端的断面不应超过磨损线
综合止规花键环规	Z	控制工件外花键作用齿厚的小值	键槽数等于工件外花键的键齿数	不应通过工件外花键
综合止规花键环规用的校对塞规	JZ	检验综合止端花键环规作用齿厚的小值和大值以及综合止端花键环规齿形终止圆直径的小值	键齿数等于综合通端花键环规的键齿槽数。键齿侧面沿键齿长度方向带有不小于0.02%的锥度	综合止端花键环规在该校对塞规上，其进入端的断面应位于该校对塞规上的相应刻线范围内
非全齿止端花键环规	ZF	控制工件外花键实际齿厚的小值	在相对180°的两个扇形面上带有键齿槽	不应通过工件外花键
非全齿止端花键环规用的校对塞规	JZF	检验非全齿止端花键环规实际齿槽宽的小值和大值以及非全齿止端花键环规齿形终止圆直径的小值	在相对180°的两个扇形面上带有键齿；键齿数等于非全齿止端花键环规的键齿槽数。键齿侧面沿键齿长度方向带有不小于0.02%的锥度	非全齿止端花键环规在该校对塞规上，其进入端的端面应位于该校对塞规上的相应刻线范围内。
