螺纹环规中径测量与产品常识
在机器和仪器制造业中，螺纹工件应用极为广泛，因此螺纹参数的测量较多。常规的检测主要是针对螺纹量规的中径进行检测，采用的方法多为三针法和校对规法。但对于一些不常用的螺纹量规，如美制螺纹或管螺纹，或不具备校对规的螺纹环规，检测则较困难。现针对这种情况，我所结合现有的仪器，用马尔测长机对螺纹量规的中径尺寸进行检测校准，为判定螺纹合格与否提供参考。
借助各种测量附件，可对光面量规、螺纹量规、块规及各种零件的相应尺寸测量。其技术指标如下：
1.测量范围：外尺寸(0～1000)mm
内尺寸(0.5～845)mm
2.数字分辩率：0.01μm
3.测量重复性：≤0.05μm
4.测量不确定度：U95=(0.15+L/1500)μm
3外螺纹检测方法及原理三针法是测量外螺纹中径比较的一种方法，测量时先将三针放在被测螺纹的牙槽中，然后用量仪测出尺寸M。
内螺纹检测方法及原理双球法是测量内螺纹中径比较的一种方法。测量时采用错位半个螺距的方法，先后三次将测球放在被测螺纹的牙槽中，然后用仪器测出双球测针移动距离，加上所用测头的修正值，即得被测螺纹的单一中径。其原理类似外螺纹测量的三针法。根据被测螺纹的规格，采用相应的标准，选取仪器自带的双球测针进行测量。
主要产品规格：

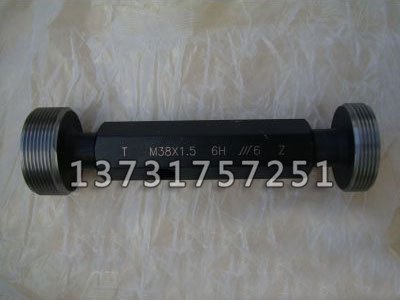

公制螺纹塞规：M2-M1500毫米公制螺纹环规：M3-M1500毫米梯型螺纹塞规：Tr9-Tr1500毫米梯型螺纹环规：Tr9-Tr1500毫米圆柱管螺纹〈塞环〉G1/16-G30英寸英制惠式螺〈塞环〉1/4-30英寸美制统一螺纹〈塞环〉1/4-30英寸美制梯型螺纹〈塞环〉ACME1/2-30英寸美制短牙梯型螺纹〈塞环〉STUBACME1/2-30英寸各种锥度光滑塞环规〈 大角度大于或等于30度〉光滑 塞规：针式3毫米-6毫米光滑 塞规：锥柄6毫米-50毫米光滑 塞规：半缺式50毫米-2000毫米光滑 环规：2毫米-2000毫米对表环规：10毫米-2000毫米。
用螺纹密封的管螺纹（GB7306与ISO7/1相同）
1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。压力在0.5MPa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。
2.螺纹塞规用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式。外螺纹只有圆锥一种形式。牙型如下：锥度1：16，牙形角55°，旧螺纹尺度示例：ZG3/8；
3.标记示例：圆锥内螺纹Rc3/8圆柱内螺纹Rp3/8圆锥外螺纹R3/8当螺纹为左旋螺纹时Rc3/8-LH（LH表示左旋螺纹）。
