螺纹环规使用方法及检验方法

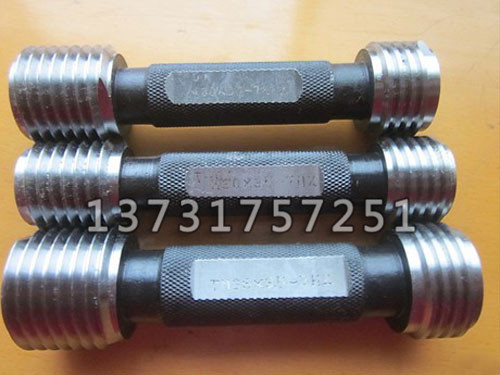

螺纹环规”是一种“量具”是用来检测标准外螺纹中径的，两个为一套，一个通规，一个止规。两个环规的内螺纹中径分别按照标准螺纹中径的   大   尺寸和   小   尺寸制造的，精度非常高。规格品种与常用外螺纹（螺丝）规格品种一样多。

使用方法：分别用两个环规往要被检测的外螺纹上拧（顺序随意）。（1）通规不过，（拧不过去）螺纹中径大了，产品不合格。（2）止规通过，中径小了，产品不合格。（3）通规可以在螺纹的任意位置转动自如，止规拧一至两三圈，（可能有时还能多拧一两圈，但螺纹头部没岀环规端面）就拧不动了，这时说明你检测的外螺纹中径正好在“公差带”内，是合格的产品。

用涂色法检查锥角由于不需要使用复杂的测量工具，可以同时检查内外径尺寸，方法比较简单，而且测量时与使用情况相类似，属于综合性测量，在工具车间广泛使用。在《圆锥量规的检定规程(JJG177－1977)中规定，涂色法是用的红铅笔(即金属铅笔)或其他涂料，如印油、红丹等涂在塞规圆锥面上。《圆锥量规的检定规程》中规定，要检定合格的寒规(我们习惯称标准塞规)，按圆周的三等分，均匀地涂三条线，涂色层厚度为2～3μm。“两锥面密合普通精度量规按触面不少于转动展开面的80％，以接触而   差的一条来确定密合性是否合格。”对的锥度量规，按接触面积不少于转动展开面的95％来确定密合性是否合格。涂色层厚度不好测量，多凭经验掌握，一般不应超过5μm，着色层越厚误差越大。涂色层涂好以后，将塞规塞人套规孔内，使两者紧密结合，然后转动几次(每次转角要大于30)，抽出塞规，仔细观察接触情况。
